UGNDEL representerar de centrala strukturella och funktionella komponenterna i industrieldade värmesystem för petrokemiska, kolkemiska och oljeraffinerande industrier. Dessa komponenter bestämmer direkt termisk effektivitet, driftsstabilitet och livslängd för värmeugnar. Tuopu Industry (Jiangsu) Co., Ltd., som en professionell tillverkare av värmeugnar och centrifugalgjutugnsrör i Kina, har status som första leverantör med SINOPEC, PetroChina, CNOOC och kvalificerad leverantörscertifiering från Sinochem Group. Företaget levererar ugnsersättningsdelar till etenkrackningsugnar, vätgasgenereringsreformatorer, styrenenhetsvärmare, CDU- och bildskärmsvärmare, fyra-i-ett-reformatorer och DRI-reformerrörsenheter.
Kärnproduktportfölj
Tuopu Industry (Jiangsu) Co., Ltd. driver en storskalig tillverkningsbas för eldade värmare, en intelligent produktionsanläggning för ugnsrör och en roll-on/roll-off docka, vilket möjliggör fullkedjad kapacitet från design och tillverkning till EPC-entreprenad. Företaget följer strikt API 560-standarderna för eldade värmare i allmän raffinaderiservice. Dess portfölj av Fireed Heater Parts omfattar fyra primära kategorier:
| Produktkategori | Kärnfunktion | Tillämpningsomfång |
| Konvektionssektionsmodul | Förvärmer processvätska via konvektionsvärmeöverföring och sänker rökgastemperaturen | Etenkrackningsugnar, vätereformatorer, atmosfäriska och vakuumdestillationsenheter |
| Rörplåt | Stöder och säkrar ugnsrör under förhållanden med hög temperatur och högt tryck | Konvektionssektionsrörplåtar, strålningssektionsrörplåtar |
| Förgreningsrör | Fördelar eller samlar upp processvätska över flera flödesvägar för att säkerställa jämn fördelning | Reformer samlarrör, sprickugnsfördelningshuvuden |
| Serien Ugnstillbehör | Strukturella komponenter, eldfasta foderstöd och tätningsenheter | Allmänna industrieldade värmare stödsystem |
Tekniska grunder för konvektionssektionsmoduler

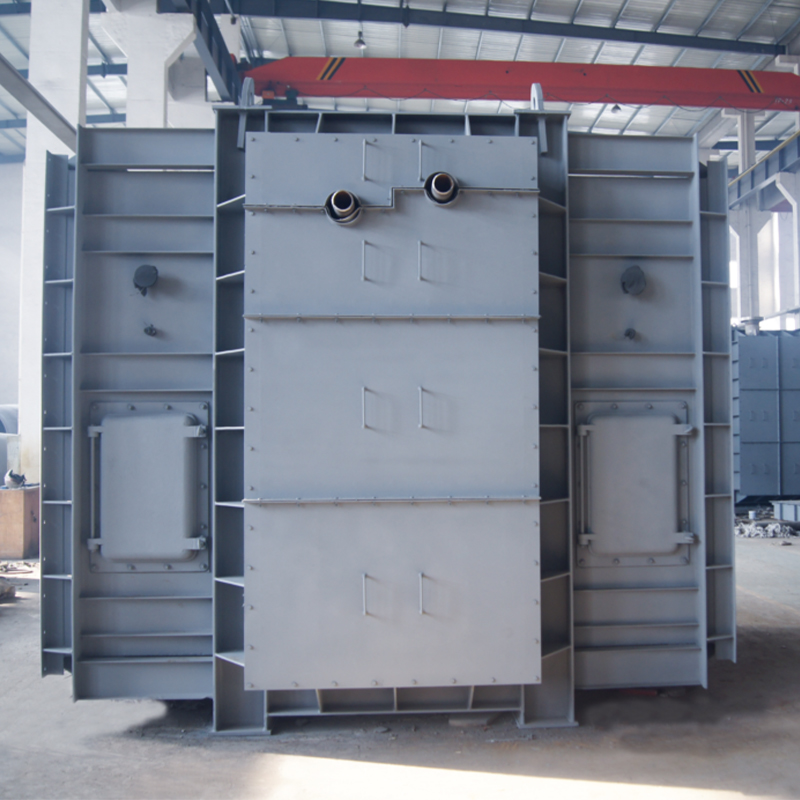

Konvektionssektionen fungerar som den kritiska värmeväxlingszonen där rökgaser som lämnar strålningssektionen fortsätter att överföra värmeenergi. Enligt API 560-kraven måste konvektionssektionsdesignen rymma utrymme för två framtida rader av rör och innehålla anordningar för sotblåsning, ångsprutning eller vattentvättningsbanor. Tuopu Industry (Jiangsu) Co., Ltd. tillverkar konvektionssektionsmoduler som använder flänsförsedda rör eller dubbade rör för att utöka värmeöverföringsytan och avsevärt förbättra den termiska effektiviteten. API 560 specificerar att tjockleken på konvektionsrörplåten inte ska vara mindre än 1/2 tum (cirka 12,7 mm), med eldfasta isoleringsskikt som säkerställer att ytterhöljets temperaturer inte överstiger 180 grader Fahrenheit (cirka 82 grader Celsius).
I praktiska tekniska applikationer använder konvektionsrörbanker typiskt förskjutna arrangemang med röravstånd baserat på standardmultiplar av nominell diameter. Tuopu Industry (Jiangsu) Co., Ltd.s konvektionssektionsmoduler har använts i stor utsträckning i renoverings- och greenfield-projekt för stora raffinerings- och petrokemiska företag, där beprövade tekniska lösningar effektivt hanterar högtemperatursulfidering, nedsmutsningskorrosion och andra typiska serviceutmaningar.
Materialval för rörplåtar och grenrör

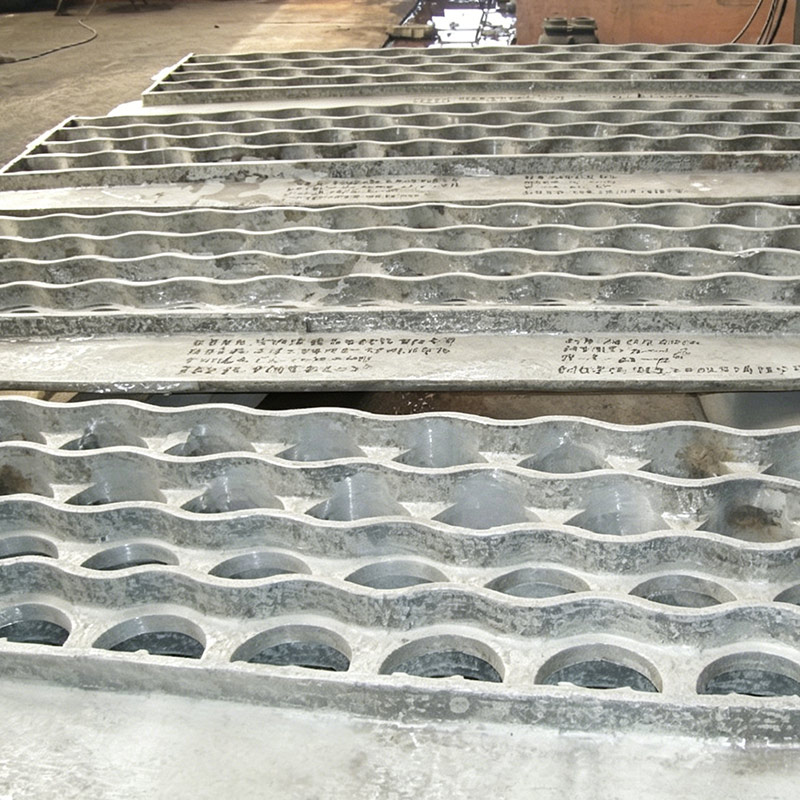

Rörplåtar fungerar som strukturella stöd för ugnsrörsystem och arbetar kontinuerligt i miljöer med hög temperatur, högt tryck och korrosiva media. Gjutna stålrörsplåtar erbjuder överlägsen motståndskraft mot krypning vid hög temperatur och strukturell styrka, vilket gör dem till det föredragna valet för petrokemiska värmare. API 560 fastställer tydliga materialkrav: när stödkonstruktionstemperaturer överstiger 1200 grader Fahrenheit (cirka 649 grader Celsius) och bränslevanadin plus natriumhalt överstiger 100 ppm måste stöden antingen täckas med 50 millimeter gjutbart eldfast material med hög densitet eller tillverkas av speciallegeringsmaterial.

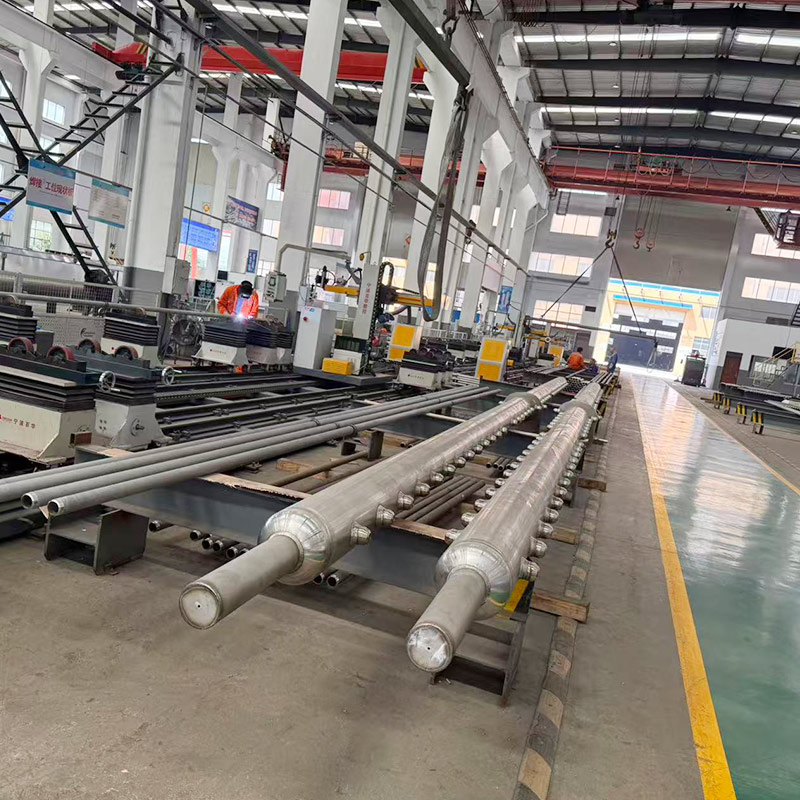

Komponenter i grenröret i rostfritt stål utför vätskedistribution och uppsamlingsfunktioner inom petrokemiska enheter. Enligt API 560 andra utgåvans tilläggsbestämmelser ska grenrör placerade inuti samlingslådor väljas för samma designtryck som anslutningsrör, med designtemperatur lika med den maximala vätskedriftstemperaturen på den platsen plus ett minimum av 50 grader Celsius. Tuopu Industry (Jiangsu) Co., Ltd. tillverkar grenrör av rostfria stålsorter inklusive 304, 321, 316 och 316L, med ytterdiametrar från 18 mm till 610 mm och väggtjocklekar från 6 mm till 50 mm, som tillfredsställer olika transportmedels- och lågtryckskrav.
Ugnstillbehör Stödsystem

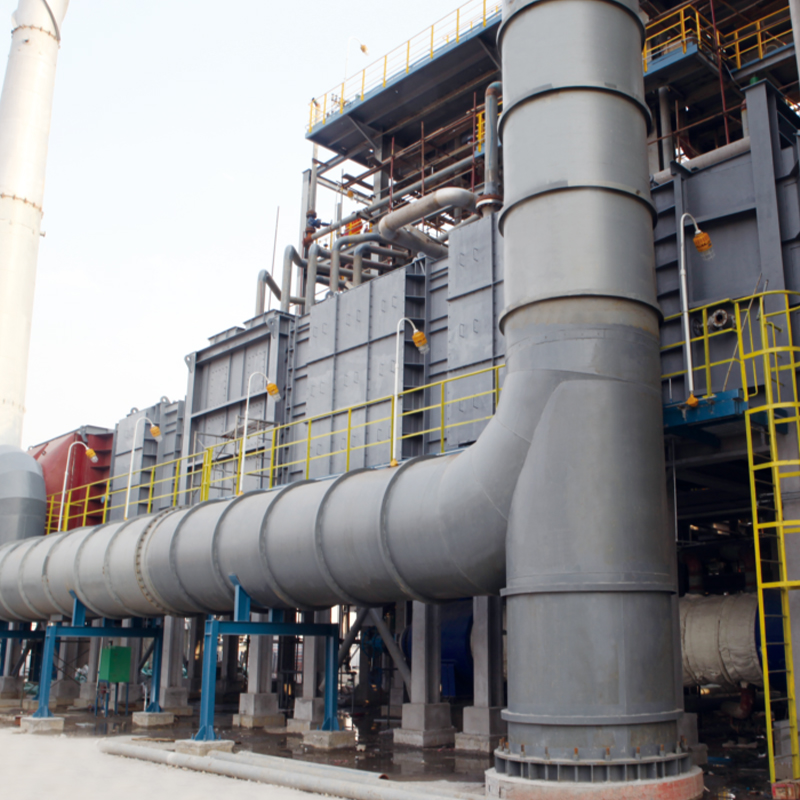

Ugnstillbehörsserien omfattar strukturella stålkomponenter, eldfasta foderankare, expansionsfogar, tätningsenheter och åtkomstdörrar. Även om dessa tillbehör inte direkt deltar i värmeöverföringen, påverkar de avsevärt den totala ugnens tätningsintegritet, termisk effektivitet och underhållstillgänglighet. Tuopu Industry (Jiangsu) Co., Ltd. implementerar strikt API 560 tekniska specifikationer angående krav på ankarmaterial (minsta typ 304 rostfritt stål), placering av expansionsfogar och metoder för eldfast konstruktion för att säkerställa produktens tillförlitlighet under hela livscykeln.
Företaget driver en intelligent produktionslinje inom sin storskaliga tillverkningsbas för eldade värmare, som uppnår omfattande kvalitetskontroll från råmaterialinspektion, precisionsgjutning och bearbetning till testning av färdig produkt. Som en första leverantör till SINOPEC, PetroChina och CNOOC har Tuopu Industry (Jiangsu) Co., Ltd. exporterat produkter till utomeuropeiska marknader och samlat på sig omfattande erfarenhet av projektutförande i avancerade applikationer inklusive strålningsslingor för etenkrackningsugnar och reformerrörsenheter.
Riktlinjer för val av eldade värmarekomponenter
När du väljer ugnsersättningsdelar är en omfattande utvärdering av designförhållanden, mediaegenskaper, driftscykler och underhållsstrategier avgörande. Följande tabell sammanfattar viktiga urvalsreferensfaktorer för huvudkomponenter:
| Komponent | Nyckelvalsparametrar | Vanliga material |
| Konvektionssektionsmodul | Värmeöverföringsyta, rökgastemperatur, antal rörrader, förlängd yttyp | Kolstål, flänsrör av legerat stål |
| Rörplåt | Designtemperatur, designtryck, rörhålsmönster, korrosionstillägg | Gjutstål, rostfritt stål |
| Förgreningsrör | Vätskeflöde, tryckklass, temperaturområde, frätande media | 304 / 316 / 316L rostfritt stål |
| Ugnstillbehör | Eldfasthetsklass, strukturell belastning, tätningskrav, åtkomst till underhåll | Kolstål, rostfritt stål, eldfasta material |
Vanliga frågor
01
Vad är den primära skillnaden mellan konvektionssektionsmoduler och strålningssektioner
Konvektionssektionsmoduler förlitar sig på konvektiv värmeöverföring som den dominerande mekanismen, med processvätska som kommer in i konvektionssektionen för förvärmning innan den strömmar in i strålningssektionen. Strålande sektioner använder direkt flamstrålning för uppvärmning. Konvektionssektioner arbetar vid lägre rökgastemperaturer och använder typiskt förlängda ytrör såsom flänsförsedda eller dubbade rör för att förbättra värmeöverföringen, medan strålningssektioner måste motstå högre värmeflödestätheter.
02
Vilka fördelar erbjuder gjutna stålrörsplåtar jämfört med svetsade rörplåtar
Gjutna stålrörsplåtar har en integrerad konstruktion utan svetsdefekter, vilket ger överlägsen motståndskraft mot krypning vid hög temperatur, vilket är särskilt kritiskt för driftförhållanden med hög temperatur och högt tryck. Svetsade rörplåtar är känsliga för svetssprickor under långvarig termisk cykling, medan den strukturella kontinuiteten hos gjutna stålrörsplåtar effektivt minskar sådana risker.
03
Vilka är typiska tillämpningar av grenrör i rostfritt stål i petrokemiska enheter
Förgreningsrör av rostfritt stål används i stor utsträckning för matningsdistribution för etenkrackningsugnar, processgasuppsamling för väte-reformatorer och sidodragextraktion för atmosfäriska och vakuumdestillationsenheter. Graderna 304 respektive 316L adresserar allmän korrosionsservice och kloridhaltiga media i svåra driftsmiljöer.
04
Vilka är de grundläggande designkraven för API 560 för eldade värmarekomponenter
API 560 täcker processdesign, förbränningsdesign, mekanisk design, materialval, tillverkningsinspektion och installationsdriftsättning. Viktiga krav inkluderar minsta rörplåttjocklek, eldfasta foderförankringsmaterial, grenrörsdesigntemperaturmarginaler, bestämmelser om utvidgning av konvektionssektionen och temperaturgränser för ytterhöljet.
05
Vad är den typiska ersättningscykeln för eldade värmarekomponenter
Utbytescykler beror på driftsförhållanden, medias korrosivitet och underhållsrutiner. Konvektionssektionsmoduler kräver vanligtvis inspektionsutvärdering vart 5:e till 8:e år, medan rörplåtar och grenrör kan uppnå över 10 år under normala driftsförhållanden. Sulfidering vid hög temperatur, uppkolning och termisk trötthet representerar primära felfaktorer; regelbunden oförstörande testning förlänger effektivt livslängden.
06
Hur man avgör när tubplåtar behöver bytas ut
Byte av rörplåt bör övervägas när följande förhållanden iakttas: rörhålets ovalitet överskrider toleransen, skador på tätningsytan som orsakar läckage, minskning av väggtjockleken överstiger korrosionstillåten eller sprickutbredning som når kritiska dimensioner. Tuopu Industry (Jiangsu) Co., Ltd. rekommenderar att man utför ultraljudstjockleksmätning och penetranttestning under årliga underhållsstopp.
