Kärnprocessutrustning
A eldad värmare för oljeraffinaderi är den centrala termiska utrustningen i petroleumraffineringsverksamhet, som överför värme från bränsleförbränning till processvätskor som strömmar genom rörformiga spolar. Det ger exakt temperaturkontroll för kritiska raffinaderiprocesser inklusive rådestillation, hydrokrackning, fördröjd koksning och katalytisk reformering. Tuopu Industry (Jiangsu) Co., Ltd. är ett professionellt märke av värmeugnar och centrifugalgjutugnsrör i Kina, som fungerar som en förstanivåleverantör för SINOPEC, PetroChina och CNOOC, och en kvalificerad leverantör för Sinochem Group. Företaget driver en storskalig tillverkningsbas för eldade värmare, en intelligent produktionsanläggning för ugnsrör och en roll-on/roll-off docka, och levererar EPC-entreprenadtjänster för uppvärmning av ugnar till kunder inom den petrokemiska, kolkemiska och oljeraffinaderiindustrin.
Kärntyper av raffinaderieldade värmare
R
Reaktionsvärmare
Uppvärmning och katalytiska reaktioner sker samtidigt inuti rör vid 850 till 1000 grader Celsius, som används för hydrokrackning och katalytisk reformering.
D
Destillationsvärmare
Höjer kolväteströmmar till specifika temperaturer utan att orsaka sprickbildning, används för rådestillation och separation av aromater.
Enligt API 560-standarder inkluderar vanliga värmarkonfigurationer vertikala cylindriska värmare, horisontella spolvärmare, boxvärmare med vertikala rör och spiralformade spolvärmare. Vertikala cylindriska värmare erbjuder hög värmeöverföringseffektivitet och jämn temperaturfördelning. Hytts horisontella batterivärmare har en kompakt design med minimalt fotavtryck. Boxvärmare med vertikala rör ger enkel åtkomst till underhåll. Spiralspiralvärmare minimerar tryckfall och nedsmutsningspotential. Tuopu Industry (Jiangsu) Co., Ltd. utnyttjar mogna tekniska lösningar och oberoende kärnprodukttillverkningsmöjligheter för att anpassa alla dessa värmartyper.
Termisk effektivitet och optimering
85-92 %
Typiskt termisk verkningsgradsområde
60-65 %
Energikostnad Andel av total driftskostnad
20-25 °F
Ökning av filmtemperatur
Fördubblar kokshastigheten
Strålningssektionen arbetar vid de högsta temperaturerna i värmaren, där rörmetalltemperaturer direkt bestämmer utrustningens livslängd. Konvektionssektionen återvinner spillvärme från rökgas genom flänsförsedda rör, vilket fungerar som en kritisk faktor för att förbättra den totala effektiviteten. Tuopu Industry (Jiangsu) Co., Ltd. betonar enhetlig värmeflödesfördelning i strålningssektionen och optimerad spillvärmeåtervinning i konvektionssektionen. Kosning är den främsta utmaningen som påverkar långcykeldrift. För varje ökning av filmtemperaturen med 20 till 25 grader Fahrenheit fördubblas koksningshastigheten ungefär. Tuopu Industry (Jiangsu) Co., Ltd. har samlat på sig omfattande erfarenhet av optimering av värmare genom nära samarbete med East China Institute, Huafu Institute och Luoyang Institute.
Tuopu Industry Product Portfolio
| Produktnamn | Applikationsenhet | Kärnfunktion |
| Eldvärmare för CDU och VDU | Rådestillationsenhet | Upphettning av råolja till destillationstemperatur för komponentseparering |

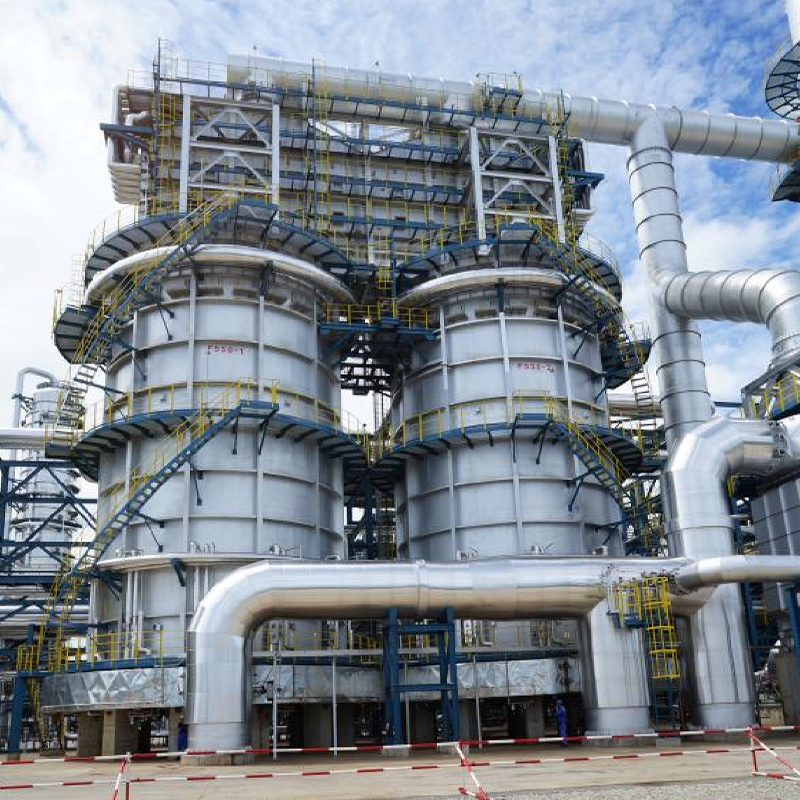

| Hydrokrackande eldad värmare | Hydrokrackningsenhet | Tillhandahåller en högtemperaturvärmekälla för hydrokrackningsreaktioner av tung olja |

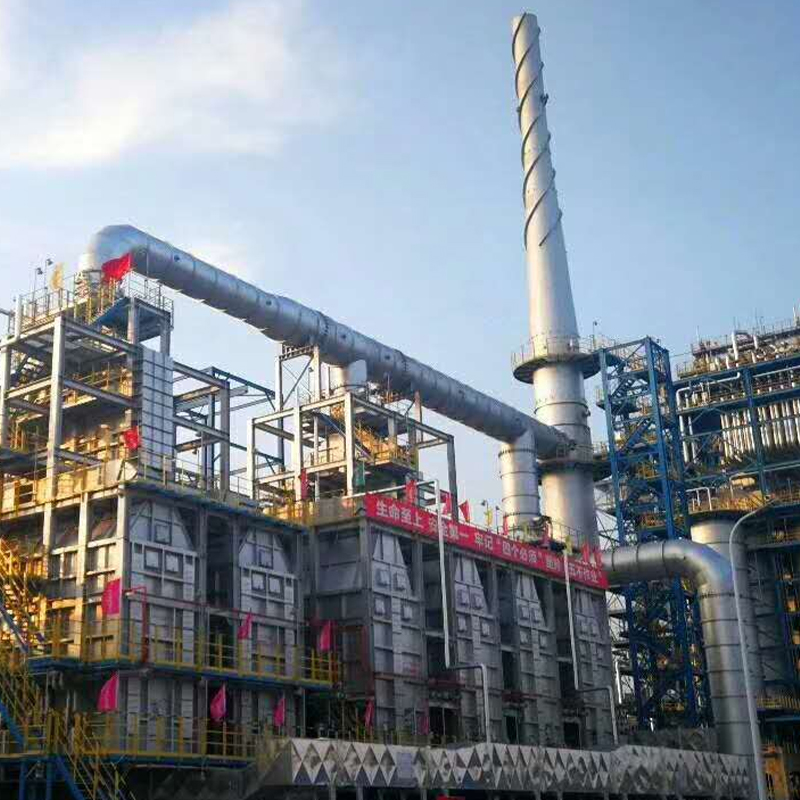

| Rester Hydrocracking Heater | Restvätebearbetningsenhet | Bearbetning av högsvavelhaltiga metallrester för att förbättra utbytet av lätt olja |

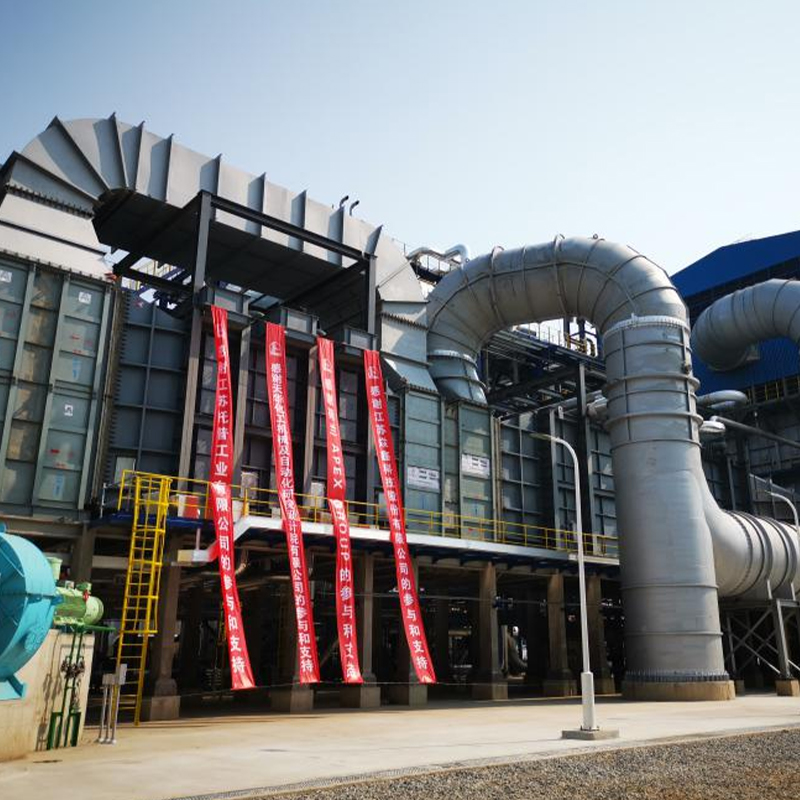

| Hydrogen Generation Reformer | Vätgasproduktionsenhet | Levererar 1000 grader Celsius nivåvärme för kolväteångreformering |

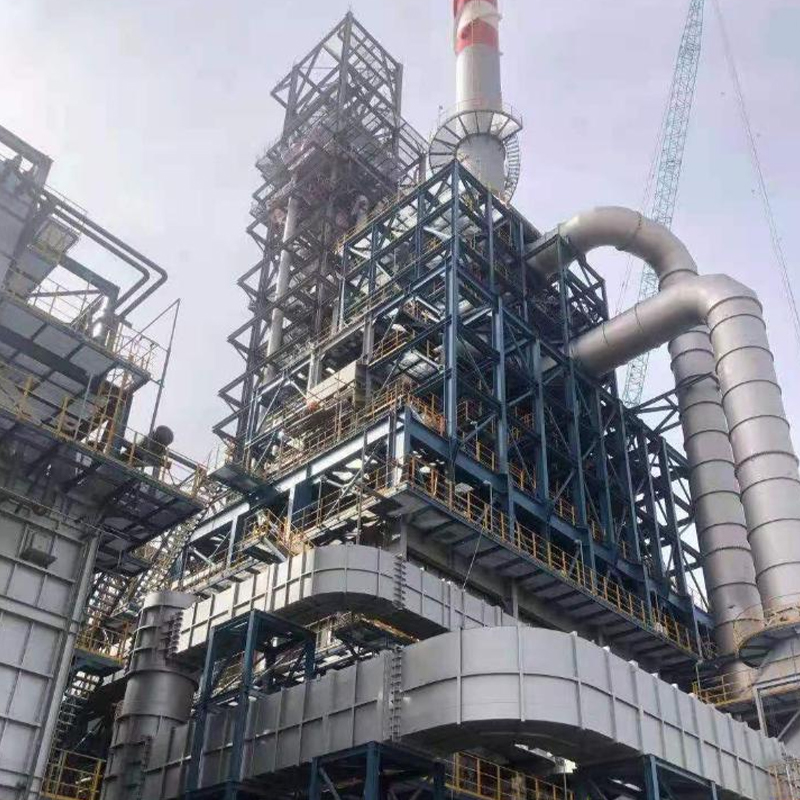

| Fyra-i-ett reformerande eldad värmare | Katalytisk reformeringsenhet | Integrering av reaktionsuppvärmning i flera steg för att förbättra enhetens kompakthet |

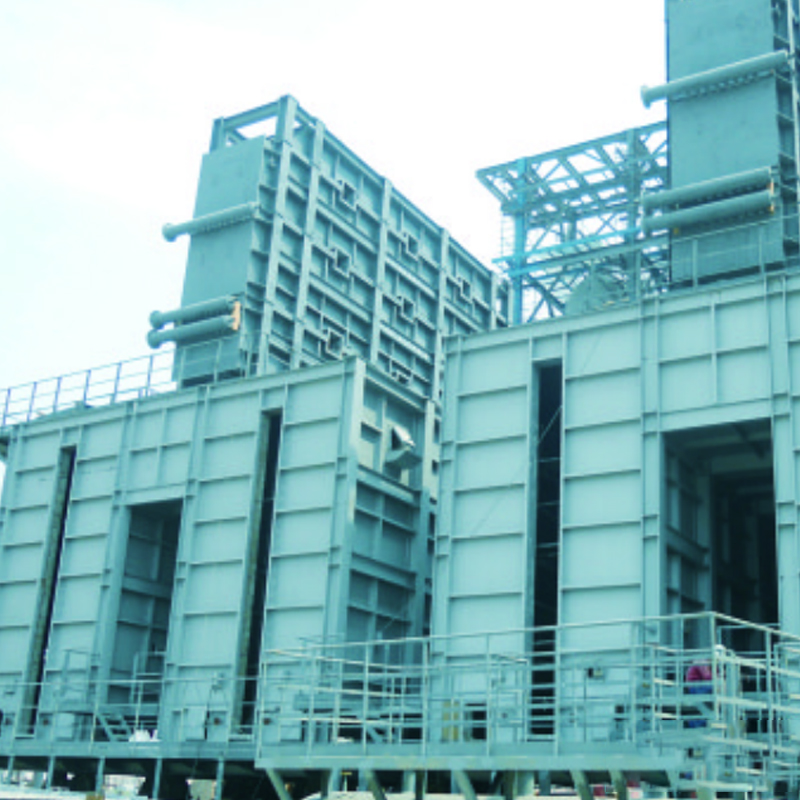

| Fördröjd koksvärmare | Fördröjd koksenhet | Upphettning av tunga rester till spricktemperatur för petroleumkoksproduktion |

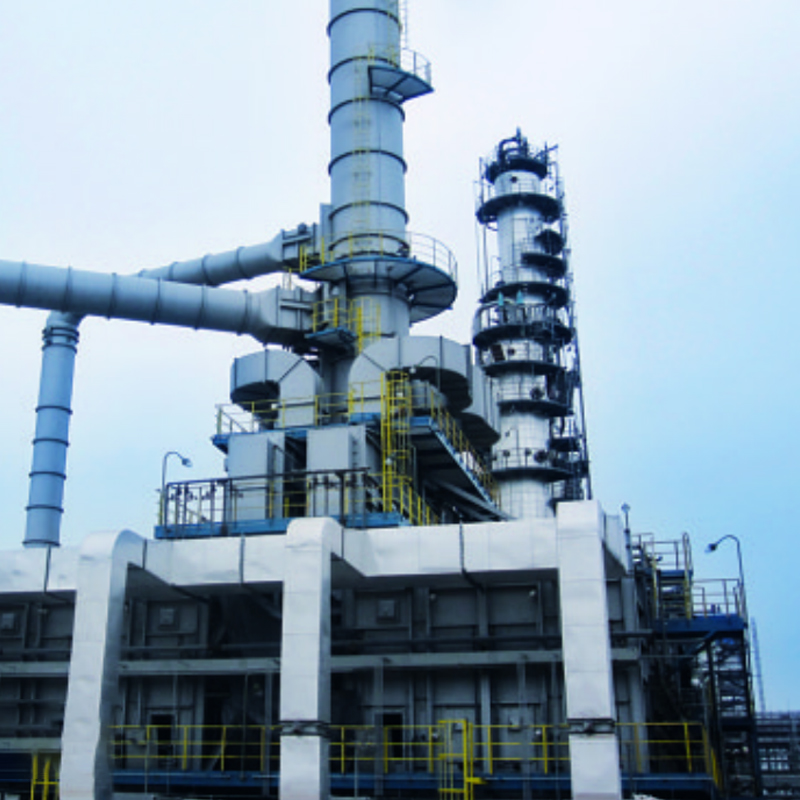

| Värmare för Visbreaking Unit | Visbreaking Unit | Reducering av tungoljans viskositet för att förbättra flödesegenskaperna |

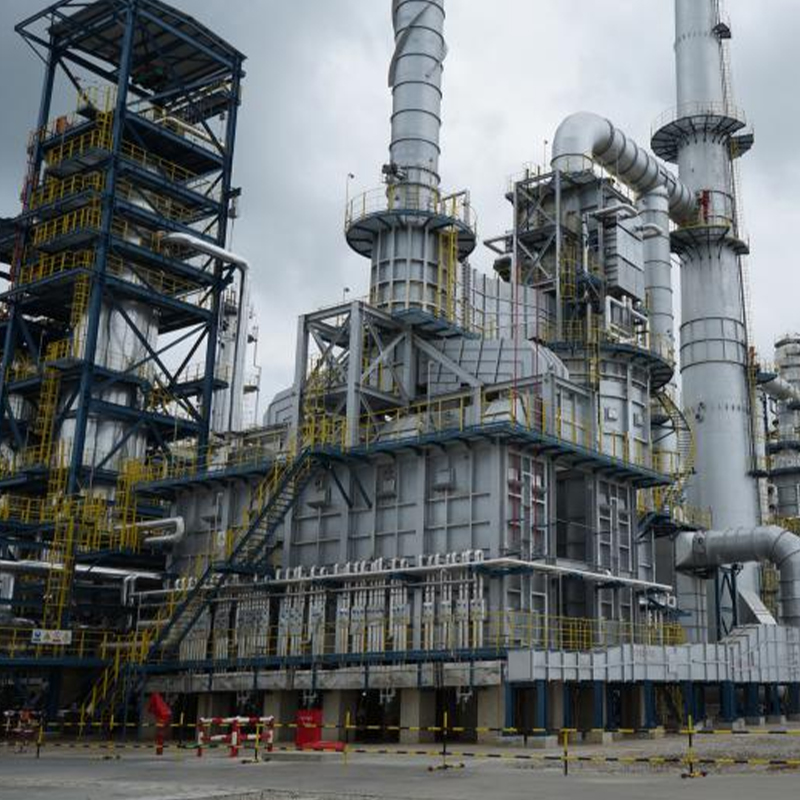

| Diesel Hydrotreating Eldvärmare | Diesel Hydrotreating Unit | Förvärmning av råmaterial för hydroavsvavling och denitrifieringsreaktioner |

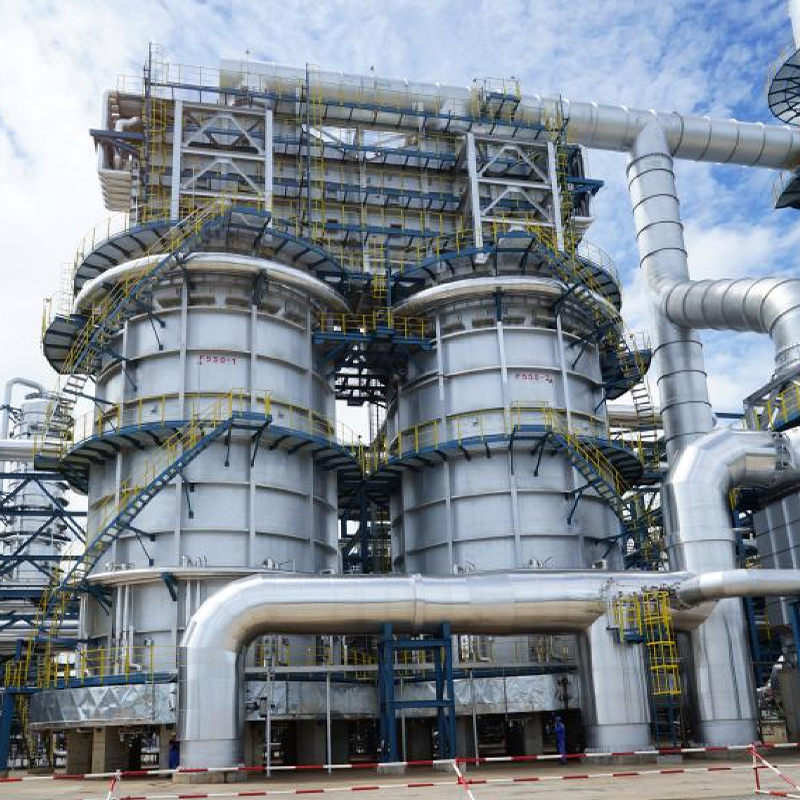

| Xylene Reboiler Eld Värmare | Aromatiskt separationsenhet | Tillhandahåller värmekälla för återkokare för xylenestillationskolonn |

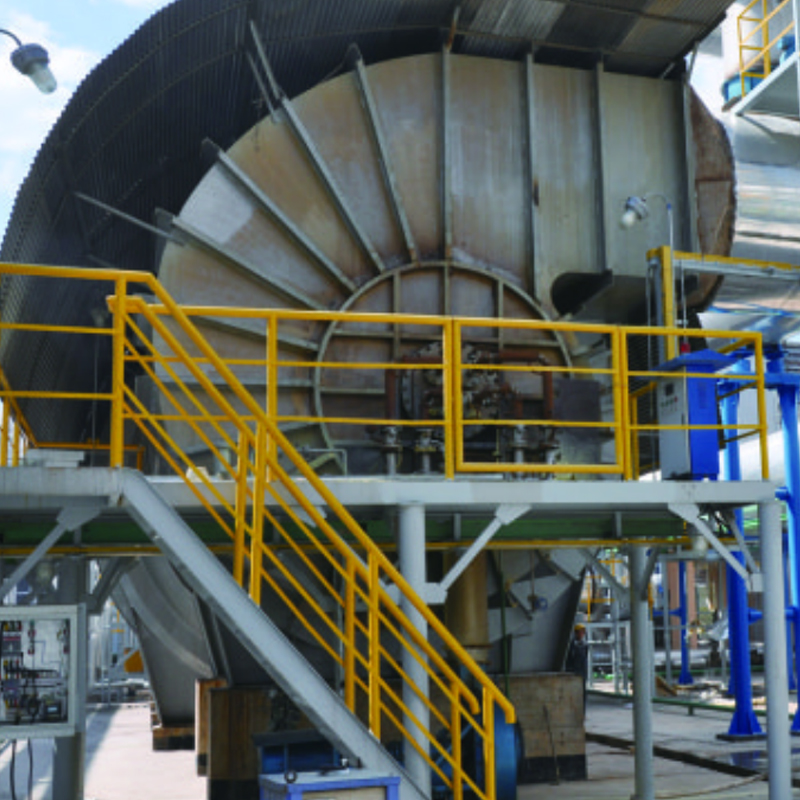

| Svavelförbränningsugn | Svavelåtervinningsenhet | Förbränning av svavelhaltig avgas för att uppfylla miljökrav |
Materialval och hållbarhet
01
Strålande sektionsrör
HP-serien centrifugalgjutna stålrör, stabila över 950 grader Celsius, med krypmotstånd vid hög temperatur och anti-förkolning
➔
02
Konvektionssektionsfenor
Balanserande värmebeständighet med rökgaskorrosionsbeständighet för effektiv spillvärmeåtervinning
➔
03
Modulärt eldfast
Eldfasta fibermoduler, lätta, överlägsen isolering, enkel installation, ersätter traditionella tegelstenar
Tuopu Industry (Jiangsu) Co., Ltd. driver en intelligent produktionslinje för centrifugalgjutugnsrör, som tillverkar kärnkomponenter inklusive etenkrackningsrör och strålningsslingor med utmärkt krypmotstånd vid hög temperatur och anti-förkolningsegenskaper. Företaget antar modulära eldfasta beklädnadsstrukturer i eldvärmaredesign, kombinerat med optimerat brännararrangemang, för att uppnå enhetlig temperaturfältsfördelning och förhindra rörskador från lokal överhettning.
Säker drift och miljöefterlevnad
⚠
Kritiska data
Varje enprocentig ökning av överskottsluftförhållandet ökar bränsleförbrukningen med cirka 0,5 procent, med motsvarande ökningar av NOx- och CO2-utsläpp. Tuopu Industry (Jiangsu) Co., Ltd. integrerar avancerade förbränningskontrollsystem i designen av eldade värmare, vilket uppnår dubbla mål för förbränningsoptimering och emissionskontroll genom exakt övervakning av rökgasens syreinnehåll och rörväggstemperaturer.
Under uppstarts- och avstängningsfaserna utgör eldade värmare den högsta säkerhetsrisken vid raffinaderiverksamhet. Tuopu Industry (Jiangsu) Co., Ltd. tekniska lösningar följer strikt internationella säkerhetsstandarder, och inkluderar tillförlitlig flamdetektion, bränsleavstängning och ventilationsspärrsystem för att säkerställa säker drift under hela utrustningens livscykel.
Vanliga frågor
Q1
Vilken termisk effektivitet kan raffinaderieldade värmare vanligtvis uppnå
Moderna raffinaderieldade värmare uppnår vanligtvis en termisk verkningsgrad mellan 85 och 92 procent. Strålningssektionen överför värme genom konvektion och strålning, medan konvektionssektionen återvinner spillvärme med flänsförsedda rör. Att upprätthålla lämpliga överskottsluftförhållanden, regelbundet rengöra nedsmutsning i konvektionssektionen och optimera brännarens låggeometri är effektiva åtgärder.
Q2
Vilka är de främsta orsakerna till koksning och hur man förhindrar det
Förkoksning orsakas främst av för hög temperatur på rörväggsfilmen, låg vätskehastighet och förlängd uppehållstid. Branschdata visar att för varje 20 till 25 grader Fahrenheit ökning av filmtemperaturen fördubblas koksningshastigheten ungefär. Förebyggande åtgärder inkluderar att öka masshastigheten för att minska filmtemperaturen, optimera ånginsprutningen som kan minska förkoksningshastigheten med cirka 16 procent, och antagande av flerbrännararrangemang med små lågor.
Q3
Vilka är huvudvärmarkonfigurationerna som används i raffinaderier
Enligt API 560-standarder inkluderar vanliga konfigurationer vertikala cylindriska värmare med hög effektivitet och jämn fördelning, horisontella spolvärmare med kompakt struktur, boxvärmare med vertikala rör för enkelt underhåll och spiralformade spolvärmare för högviskösa vätskor. Urvalet beror på processkrav, platsförhållanden och investeringsbudget.
Q4
Vad är den typiska driftcykellängden för eldade värmare
Driftcyklerna varierar beroende på processtyp och råmaterial. Fördröjda koksvärmare genomgår vanligtvis avkoksning online var 3:e till 6:e månad, med ång-luftavkokning ungefär var 12:e månad. Rådestillationsvärmare kan uppnå cykler på 3 till 5 år. Optimering av parametrar, förstärkt övervakning och snabb avkokning förlänger driftscyklerna.
F5
Vilka material används vanligtvis för strålningssektionsrör
Strålande sektionsrör arbetar vid 850 till 1000 grader Celsius, vanligtvis med hjälp av HP-seriens centrifugalgjutna stålrör som HP-50 och HP-Plus. Dessa material uppvisar utmärkt krypbeständighet vid hög temperatur, motförkolning och oxidationsbeständighet. Tuopu Industry (Jiangsu) Co., Ltd. driver en intelligent produktionslinje för centrifugalgjutugnsrör.
F6
Hur man minskar NOx-utsläppen från eldade värmare
Primära tillvägagångssätt inkluderar installation av låg-NOx-brännare som använder stegvis förbränning och rökgasrecirkulation för att kontrollera utsläppen under 30 milligram per normal kubikmeter, optimera förvärmningstemperaturen för förbränningsluften, exakt styra överskottsluftförhållandet och utföra regelbundet underhåll av brännaren.
F7
Hur påverkar nedsmutsning av konvektionssektionen värmarens funktion
Nedsmutsning av konvektionssektionen minskar avsevärt värmeöverföringseffektiviteten, vilket leder till ökad skorstenstemperatur och bränsleförbrukning. Nedsmutsningsskiktet fungerar som värmeisolering. Regelbunden rengöring med ångsotblåsare är avgörande. Våt ånga orsakar erosionsskador, så det är viktigt att säkerställa att ångan är torr.
F8
Vilka är fördelarna med EPC-entreprenad för eldningsprojekt
EPC-entreprenad integrerar design, upphandling och konstruktion under en enda ansvarsenhet, vilket effektivt förkortar scheman och minskar kostnaderna för gränssnittshantering. Tuopu Industry (Jiangsu) Co., Ltd. har EPC-kapacitet för eldad värmare med en stor tillverkningsbas och omfattande erfarenhet av projektledning.
Urvalsrekommendationer
Nya raffinaderiprojekt
Prioritera högeffektiva, högautomatiserade värmarkonfigurationer för att minska de långsiktiga driftskostnaderna. Strålningssektionen ska använda högtemperaturlegerade centrifugalgjutna rör, konvektionssektionen ska använda korrosionsbeständiga flänsrör och det eldfasta fodret bör anta modulära fiberstrukturer.
Förnya projekt
Fokusera på att utvärdera potentialen för förbättring av energieffektiviteten och vägar för efterlevnad av utsläpp. Att etablera omfattande väggtemperaturövervakningssystem, utföra regelbunden förbränningsoptimeringsinställning och utveckla vetenskapliga avkokningsscheman är nyckeln till en långsiktig säker drift.
Tuopu Industry (Jiangsu) Co., Ltd., genom djupgående samarbete med kända forskningsinstitut, oberoende kärnprodukttillverkningskapacitet och omfattande ingenjörserfarenhet, ger globala raffinaderikunder support under hela livscykeln från konceptuell design till eftermarknadsservice.
